250MHz지원 / 해상도 1920*1440 (케이블 별매)
|
|
| ▒ 주요특징 ▒ |
- 해상도 지원 1920X1440 까지
- Pixel 주파수 최고 250MHz
- DDC1, DDC2, DDC2B, DDC2B+, DDC2AB (단 1개 포트만 가능)
- 리모컨으로 작동
- OSD 기능으로 쉽게 확인가능
- PC 전원이 꺼져있거나, 중지상태이거나, VGA케이블이 접속되지 않은경우 자동 SKIP 기능
- Hot pluggable
|
|
▲ 전면 - 포트선택 스위치, 포트 LED, 리모콘 신호 수신
1. 포트 선택 스위치 - 버튼을 눌러서 다음 PC로 전환
2. 포트 LED - 전원 아답터가 비디오 선택기와 잘 연결 되면, LED에 불이 앞뒤로 깜박인다.
- PC가 연결되고 작동을 시작하면 초록색 불이 들어온다.
- PC가 연결되면 LED에 빨간색 불이 들어온다.
3. 리모콘 신호 수신
▲ 후면 - 전원아답터, 모니터연결, CPU연결
1. 전원 아답터 – DC 9V 300mA
2. 비디오연결단자 – 모니터 케이블 연결
3. CPU 포트 연결단자 – 각각 VGA 포트로부터 연장 케이블을 연결한다.

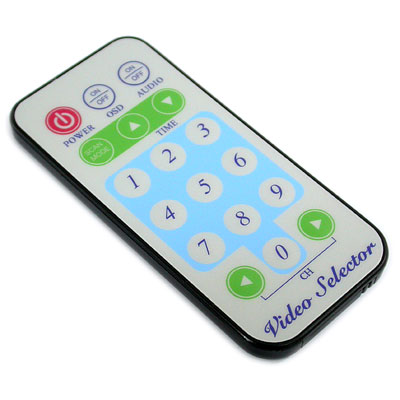

▲ 리모콘
1. 전원 ON/OFF : 비디오 선택기의 전원을 끄거나 켠다.
2. OSD ON/OFF : OSD 기능을 조정
3. 오디오 ON/OFF : 오디오 기능 조정
4. 스캔 ON/OFF : 자동스캔기능 조정
자동스캔 기능은 버튼을 눌러서 5초 ~ 30초까지 조정가능
자동스캔 기능이 작동되면, 포트 선택기능을 작동하지 않는다.
5. 포트선택
숫자 1 ~ 8번은 각각에 대해 PC의 1 ~ 8에 해당된다.
선택된 숫자는 OSD기능이 실행되고 있으면, 스크린에 나타난다.
만약 “ X + 해당번호” 가 스크린에 표시가 되면, 해당 PC가 on-line 상태가 아니라는 뜻임.
6. 배터리 교체
CR2025 를 사용하십시오
▲ 제품 밑면 - 미끄럼 방지 고무
※ 제품 밑면의 스티커 훼손 시 A/S 및 교환, 환불이 불가능 합니다.
제품 분해 및 임의 개조를 하지 마십시요.
|
 |
|
Function |
VRM-714 |
VRM-718 |
|
Connectors |
CPU HD-15 Female |
4 |
8 |
|
Monitor HD-15 Female |
1 |
1 |
|
LED |
On-Line |
4 |
8 |
|
Selected |
4 |
8 |
|
Remote Controller Operation |
○ |
○ |
|
OSD Function |
○ |
○ |
|
VGA Resolution |
1920x1440, 250MHz |
|
Power Adapter(Min.) |
DC 9V 300mA |
|
Scan Interval |
5 ~ 30 seconds |
|
Case |
|
|
Dimension (LxWxH) |
128 x 75 x 45 mm |
|
Weight |
420g |
400g | | |
|
※ 분홍색 처리된 부분은 본 제품에 해당하지 않습니다.
▣ 연결제품 요구사항 |
|
모니터(프로젝터) |
최고해상도 VGA, SVGA, Multisync, PLASMA 모니터 또는 프로젝터 |
|
P C |
VGA, SVGA 또는 Multisync 카드 |
|
CABLE |
표준 케이블 | | |
|
▲ 4포트, 8포트 사용 예
|
|
▣ 제품설치
※ 설치 전 비디오 선택기와 모니터가 모두 꺼져 있는지 확인.
1. 모든 장비는 꺼져 있어야 함.
2. 모니터 케이블을 선택기의 커넥터에 연결
3. PC에 있는 VGA 포트의 연장 케이블을 선택기의 컨넥터의 CPU 포트에 연결한다.
4. 전원 아답터를 벽면 콘센트에 꽂는다.
5. 선택기와 전원아답터를 연결한다.
6. LED의 빨간 불이 앞뒤로 깜박인다. 만일 그렇지 않으면, 4, 5단계로 다시 간다.
7. PC와 모니터에 전원을 켠다.
8. 컴퓨터가 잘연결되어 있으면, LED에 녹색불이 들어오고 작동을 한다.
▣ 작동
＊ 2가지 방법 선택가능
1. 수동
포트선택시 해당버튼을 눌러 원하는 PC로 이동한다.
선택된 포트에 빨간불이 들어와 포트가 작동된을 알려준다.
2. 리모콘 사용
리모컨의 버튼을 사용해서 PC를 선택
선택된 포트에 빨간불이 들어와 포트가 작동된을 알려준다.
＊ OSD 기능
화면에 설정된 포트를 나타낸다.
OSD의 ON / OFF 버튼을 눌러 기능을 사용 혹은 정지한다.
OSD 기능을 시작하면, 화면 왼쪽 상단에 표시가 된다.
＊ 스캔모드 기능
PC와 연결된 상태를 확인.
스캔모드 ON/OFF 버튼으로 조정
오토스캔 기능은 5~30초까지 간격 조정가능
오토스캔 기능이 작동되는 경우에만 화살표 버튼이 작동.
오토스캔기능을 해제하기 전까지는 PC간 이동이 불가능 함.
전원 ON/OFF는 스캔모드 기능에 의해 제한을 받지 않는다.
▣ 제품 구성물
- VRM-718 선택기
- 리모콘
- 사용자 설명서
- DC 9V 아답터 1개
|
|
|
|
|
|
|
 |
 |
