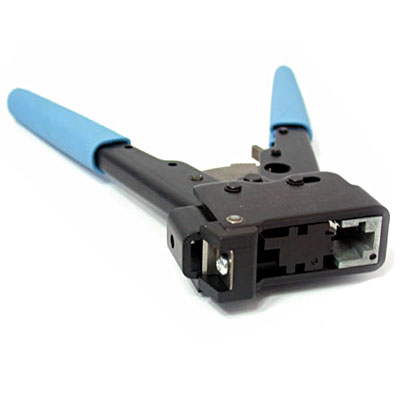

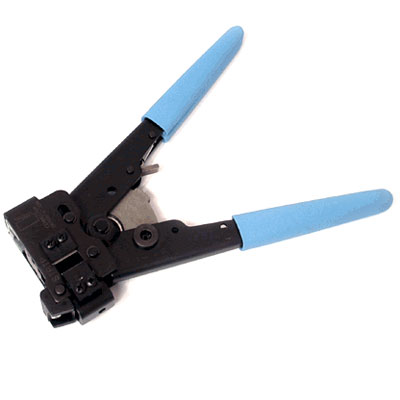

Modular Plug Hand Tool(RJ-45용)
|
◎ 소 개 |
|
AMP Modulr Plug Hand Tool(Diest 포함)은 RJ-45 Plug를 표준 또는 solid, shielded 또는 unshielded된 Flat 케이블이나 Round 케이블에 연결하는 Tool 입니다. 본 Tool은 unshield oval 케이블을 자르거나 탈피 할 때 사용할 수 있습니다. 다른 종류의 케이블은 그에맞는 Tool을 선택하여 사용해야 합니다. |
|
NOTE: 본 설명서의 모든 치수는 밀리미터(mm)로 되어있고 ( )안에는
inch가 표시되어 있습니다. |
|
◎ 개 요 (Figure 1) |
|
|
각 Dieset는 그 목적에 따라 다른 모양으로 되어 있으나 어떤 종류의 Modular Plug에 맞도록 교환하여 사용 할 수 있습니다.
Dieset는 NEST와 INDENTER로 구성되어 있으며 각각 점(Dot)이 표시되어 있습니다. (Figure 2 참조)
Die는 Tool 측면에 있는 screw로 Tool에 고정되어 있습니다. Tool은 전선 Cutter 와 Flat Oval 케이블 탈피기가 포함되어 있습니다.
NOTE: Dieset는 분리가능 합니다.
Tool 손잡이는 확실한 crimping 작업을 하도록 해줍니다.

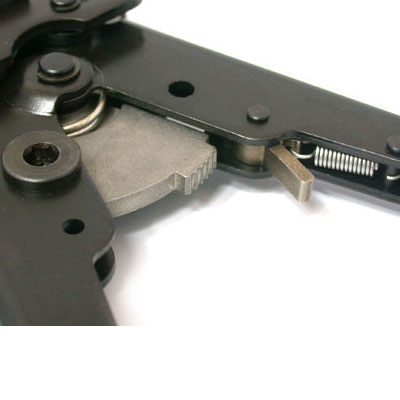

한 번 작동하게되면 핸들을 완전히 닫기 전까지는 Ratchet은 풀어지지 않습니다. Ratchet 가 풀리지 않으면 수동으로 Ratchet은 풀림장치를 눌러서 풀 수도 있습니다. 만일 컨넥터 (PLUG)가 부적절하게 위치하고 있을 때 이 장치를 눌러서 Rachet를 풀고 난후 재 작업을 할 수 있습니다.
|
|
|
|
◎ 케이블 준비 |
|
Figure 3을 참조하여 사용할 Modular Plug를 위한 Dieset 및 적당한 케이블을 선택합니다. |
|
|
|
1. Unshielded Flat oval 케이블 (Figure 4) |
|
|
- Tool에 있는 케이블 Ctter에 있는 CUT홈에 케이블을 직각으로 삽입한다. 핸들을 Ratchet가 풀어질 때까지 누릅니다.

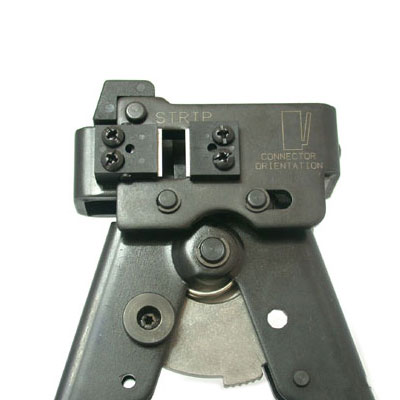

- 정돈된 케이블을 Tool에 있는 Flat oval 케이블 탈피기의 STRIP 홈에 케이블 끝이 Die 케이블 STOP에 닿을 때까지 넣어줍니다.
- 핸들을 Ratchet가 멈출 수 있는 상태까지 누릅니다. 이 때 Ratchet 이 풀면 안 됩니다. 케이블을 당겨 내고 Tool 핸들을 풉니다.
- Figure 4를 참조하여 케이블 탈피 길이를 체크합니다.
|
|
NOTE : 케이블을 잡아 당길 때는 핸
들을 누르지 마십시오. 한손
으로는 툴 머리부분을 잡고
다른 한손으로 케이블을 잡고 똑바로 당겨야 합니다.
|
|
◎ Modular Plug 연결순서 |
|
작업하기전 케이블 및 PLUG를 사용하자는 목적에 적합한지를 다시 한번 확인 하십시오. Figure 5 를 참조하시오 다음과 같이 진행합니다. |
|
|
|
- Plug를 잡고 케이블을 완전히 끝에 닿도록 삽입합니다.
- Tool 핸들을 열어 놓고 Plug를 Assembly를 Die에 완전하게 삽입합니다. Plug가 완전히 Dieset끝에 닿도록 삽입해야 합니다.
- Ratchet 이 풀어 질 때까지 핸들을 누릅니다.
그리고 Plug Assembly를 꺼냅니다.
- Figure 6 를 참조하여 작업 완료된 Plug Assembly의 상태를 확인합니다.
|
|
|
|
◎ TOOL 조정 |
|
|
1-1. Flat oval 케이블 탈피기 조정
만일 케이블이 툴의 탈피기를 사용할 때 제대로 안 된다면 다음과 같이 탈 피기를 조정 할 수 있습니다.
1. Tool핸들을 DIE 바닥에 닿을 때까
지 닫습니다. 이 때 핸들이 풀어지
면 않됩니다.
2. 이동 칼날 Assembly를 고정하고 있는 2 개의 나사를 풉니다.
3. 칼날 set-up Gage를 삽입하거나 고정날과 이동날 사이의 간격을 1.02(0.040)으로 맞춥니다. 그리고 나사를 다시 조여줍니다.
2-1. Flat ovel 케이블 탈피기 날 교체
1. 양쪽 칼날을 고정하는 4개의 나사 모두를 풀어 양쪽 칼날 Assembly 를 제거합니다.
2. 새로운 칼날의 경사진 쪽을 안쪽으 로 가게하여 툴에 위치해 놓습니 다.
3. 나사를 조여 설치 합니다. 5.1과 같이 탈피기의 칼날 간격을 조정합 니다. |
|
|
|
|
|
|
|
|
|
|
|
|
 |
 |
