IEEE1394A 1포트와 1394B 2포트를 생성합니다.
|
IEEE 1394B PCI CARD는, FireWire
기술의 차세대 기술로써 IEEE-1394b 에 뛰어난 Serial
Bus
표준을 지원합니다. IEEE-1394b 표준에 대한 FireWire
800의 성능 지원은 800Mb/s 빠르기의
속도로 전환시키고, 특정의 케이블을
사용함으로써 100M 거리까지 전송할 수 있는
장치입니다.
FireWire 800 High-speed 시리얼 I/O 기술은 특히
멀티미디어 주변기기 예를 들자면, 디지털
비디오 캠코더 등을 사용하는 데 더욱 유용합니다.
또한 디스크 드라이브, 초고해상도 스캐너,
프린터와 디지털 스틸 카메라 등 모든 FireWire
주변기기들을 지원합니다.
FireWire 800 제품들의 기능은 최대 IEEE1394b 800 megabits/초당
속도를 지원합니다.
(100megabytes/sec)
FireWire 800 제품은 구형 S100, S200 그리고 S400의 1394
장치와 호환이 가능합니다.
또한 최대 63개 장치를 표준 6PIN 과 9PIN 포트를
통해서 연속으로 연결할 수 있습니다.
제3자가 비디오 편집소프트 웨어를 통해 캡쳐,
편집, 그리고 Full 사이즈로 변환가능하며
풀 모션 디지털 비디오로 720X480 PIXEL 초당 30개의
프레임 전송 가능합니다.
IEEE1394 멀티미디어 연결 ( Apple computer의 FireWire 와
Sony의 i Link로 알려진) 특징은 hot swapping, 고속처리,
P to P 통신, daisy 연결로써 최대 63개의 장치를
동시에 연결 사용
할 수 있습니다.
|
|
본 FireWire 800/ 1394b PCI
카드(NM1394B)의 9 Pin 포트는 IEEE1394b를 기본으로
해서
800Mbps 로 전송할 수 있습니다.
컨넥터 들은 original 1394 FireWire 6Pin 또는 4Pin
컨넥터로 되어있는 장치와 호환가능.
케이블은 양쪽 6PIN 과 4PIN 컨넥터에서 9PIN 으로
되어있는 것 그리고 9PIN 에서 9PIN 으로 되어있는
것이 있습니다.
9PIN 포트는 2개의 언어로 되어있고 IEEE1394a 와 1394b
표준을 지원합니다.
한쪽끝은 9PIN 커넥터로 되어있고, 다른 한쪽 끝은
4PIN 또는 6PIN으로 되어있는 케이블을
사용하고, 9PIN 포트는 직접 모든 FireWire 장치에
연결 가능 합니다.
양끝이 9PIN 커넥터로 되어있는 케이블을 사용할
때, 9 PIN 포트는 800Mbps 속도로 작동
가능합니다.
IEEE1394b 표준은 먼거리(4.5m 가 넘는) media로 정의
하고 CAT-5 UTP를 사용하고 몇
종류는 광케이블을 사용합니다.
FireWire 800/ 1394b PCI 카드(NM1394B)는 앞서 말한
케이블과 공통으로 사용가능하나,
직접적으로 연결할 수는 없습니다. 긴 케이블을
사용하기 위해서는 컴퓨터에 1394b 허브를
사용해야 하는데 이 허브에는 긴 케이블을
사용하기 위한 적합한 컨넥터가 있기 때문입니다.
만일 허브에 2개 언어 또는 beta 포트 전용이
있다면, 포트는 어떤 FireWire 800/1394b PCI
카드(NM1394B)의 9PIN 포트에 연결 가능합니다.
|
▲ 1394B 케이블 연결모습
|
| ▒
주요특징
▒ |
|
|

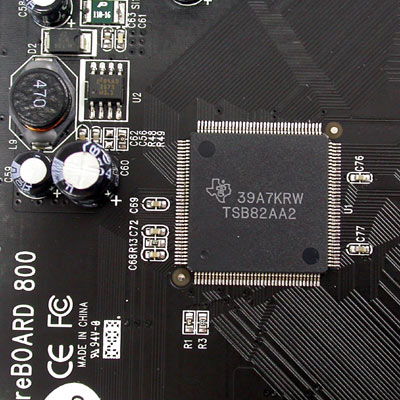

• Chipset : Texas Instrument
single-chip IEEE1394 controller TSB82AA2
• 자료전송 : 1394a 100/200/400Mbps, OHCI 1.1
1394b
100/200/400/800Mbps, OHCI 1.1
• Bus : PCI 2.2 32/64bit, 33MHz, 3.3V & 5V
• Isochronous receive dual-buffer mode (동일하게 수신하는
듀얼 버퍼 모드)
• Programmable asynchronous transmit threshold
• PCI burst transfers and deep FIFOs to tolerate large host latency
• 최대 800Mb/s로 자료전송
• Isochronous and Asynchronous data transfer
• 기능 컨트롤 프로토콜(FCP)
• 연결 관리 프로토콜(CMP)
• 64 bit 또는 32 bit PCI 슬롯에 맞음.
• Hot swap 장치 지원
• Power class 001₂(1) 지원
• 보조 전원 컨넥터 P4는 1394b bus에 30W 까지 전원지원
가능.
• MS 윈도우는 디지털 비디오 와 SBP-2 드라이버를
포함해서 호환가능하며, 1394를 연결하는
일반 캠코더, 디스크 드라이브, 프린터 및
스캐너와 가능함.
• 윈도 98SE, ME, 2000, XP, Mac OS 8.6-9.x, Mac OS 10.1.x –
10.2.3 & Mac OS 10.2.4 또는
최신 버전을 지원
|
 |
|
|
▣ FireWire 포트
• FireWire 400/1394a 장치와 호환
가능한 장치
• OHCI compliant IEEE-1394b Host controller;
100(12.5MB/sec) Mbits/s ;
200Mbit/s(25MB/sec);
400Mbits/s(50MB/sec); 800Mbits/s(100MB/sec)
• 1394b Cable Power : 12V, 9W max from PCI
bus( optional + 12V internal Power
connector up to 30W)
• 내외, 외부적으로 63개 장치까지
연결
• Plug and play 사양 지원
• IEEE-1394b 고속 Serial Bus/ i Link와
호환
▣ Connectors

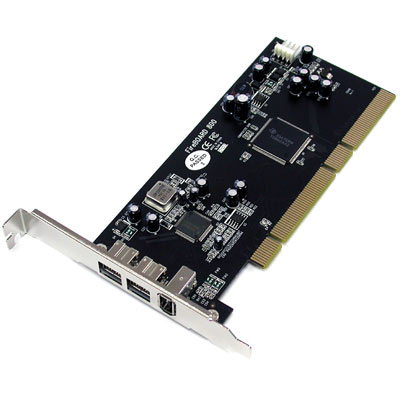

• 한 개 외부 6-Pin FireWire 포트
• 두 개 외부 9-Pin 두개
언어로 된 FireWire 포트
• 한 개 내 부 4-Pin Power ( 내부
파워 지원 위한 선택가능한 컨넥터)
• Plug and play 사양 지원
▣ 전력 소모
PCI bus로부터 FireWire bus 에 800PCI 카드는
최대 12V, 9W를 공급합니다.
추가의 12V 내부의 전원 컨넥터는 (시스템의
power supply에 연결했을 때) 30W의 전력을
공급합니다.
▣ 구성품
• FireWire 800/1394b 카드(NM1394B)
• 사용자 설명서
• 드라이버 CD
• 동영상 편집 프로그램 CD
IEEE1394B타입의 케이블은 별도입니다
|
|
|
|
|
|
|
 |
 |
